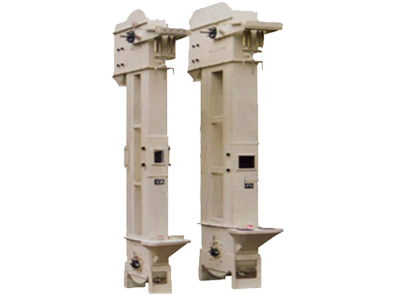

斗式提升机

  • 价格:面议

产品介绍

     斗式提升机

    1、斗式提升机简介:

    斗式提升机具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点,适用于低处往高处提升,供应物料通过振动台投入料斗后机器自动连续运转向上运送。本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物 料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度最高可达40.TG型最高可达80米。根据传送量可调节传送速度,并随需选择提升高度;所有尺寸均按照实际需要设计制造,为配套立式包装机,电脑计量机设计,是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械。

    2、斗式提升机的适用范围:

    斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料,这类提升机对物料的种类,特性及块度的要求少;可提升粉状,粒状和块状物料,可提升磨琢性的物料如粮食、煤、水泥、碎矿石等,可提升温度<250度的高温,物料提升高度最大40m

    3、斗式提升机的优点:

    GTDGTH高效斗式提升机特点与用途:

    1)、GTDGTH型斗式提升机具有输送量大、提升高度高、运行平稳、使用寿命长等特点。适用较干的散状物料垂直输送,可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统。

    2)、GTD型为胶带式、以EP输送带和钢丝绳芯胶带为牵引件。GTH型为环链式,以高强度环链为牵引件,该链条按GB/T1271891《矿用高强度圆环链》制造。

    3)、本机的头尾部及中部机壳作了密封处理,物料及粉尘极少外溢,极少造成环境污染。

    4)、本机为混合或重力卸料,掏取式喂料。

    5)、GTH型上轮为组装式链轮、轮缘用高强度钢螺栓联在轮体上,在链轮磨损后,只需要换轮缘,维修方便,节省原材料,降低维修费用。下轮改为凸缘轮,彻底改变了原双链轮成本高,易脱链的缺陷。

    6)、GTD型上轮采用斜边光轮、该轮具有自定心的作用,可避免输送带跑偏。

    7)、本机型在下部设有料位器和速度控制器,用户可根据需要造取,以达到电自动控制的目的。

    8)、本机涨紧装置有两种,对于提升高度不大于25m高的机型,一般选用丝杆涨紧,对于提升高度大于25m的机型,选用重力涨紧,特殊要求,用户订货时请说明。(2TD型斗提机备有四种料斗:Q型(浅斗)、H型(弧底斗)、Zd型(中深斗)、Sd型(深斗)











    4、主要规格和技术参数:

    备注:新乡市颐和机械有限公司保留更改产品设计与规格的权利,届时恕不另行通知。
    如需帮助请致电:获取最新详细资料,我们的技术专家随时为您提供技术帮助,提供更好的产品及最为经济合理的解决方案!



    售后服务:

    我公司提供优质的售前,售中,以及售后服务,指派专门的售后服务人员现场指导客户安装,且负责到底,并现场培训操作技术人员,成套设备安装完毕后,公司指定专业技术人员常年为客户提供技术服务,直到用户满意为止!国内客户生产过程中遇到的问题,我公司服务人员保证在24小时内给予明确的解决方案,48小时内赶至现场处理。





    TD型按JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式,较新型。斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最高40mTD型斗式提升机备有四种料斗Q(浅斗)H(弧底斗)ZD(中深斗)SD(深斗)

    TD-D型皮带斗式提升机基本结构:

    TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

    TD型皮带斗式提升机结构形式:

    传动装置TD型皮带斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

    TD-D型皮带斗式提升机主要特点:

    1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

    2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

    3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

    4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。




    说明:
    1.
    表中斗容为计算斗容,输送量按填充系数0.6计算得出。
    2.
    斗提机料斗用途为
    浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。
    深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石等。


    斗式提升机补充材料
    (供用户参考):

        斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同,斗式提升机可分为:离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快,适用于输送粉状、粒状、小块状等磨琢性小的物料;重力式卸料的斗速较慢,适用于输送块状的,比重较大的,磨琢性大的物料,如石灰石、熟料等。

        斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单,与料斗的连接也很牢固,输送磨琢性大的物料时,链条的磨损较小,但其自重较大。板链结构比较牢固,自重较轻,适用于提升量大的提升机,但铰接接头易被磨损,胶带的结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60°C,夹钢绳胶带允许物料温度达80°C,耐热胶带允许物料温度达120°C,环链、板链输送物料的温度可达250°C
